模具架6

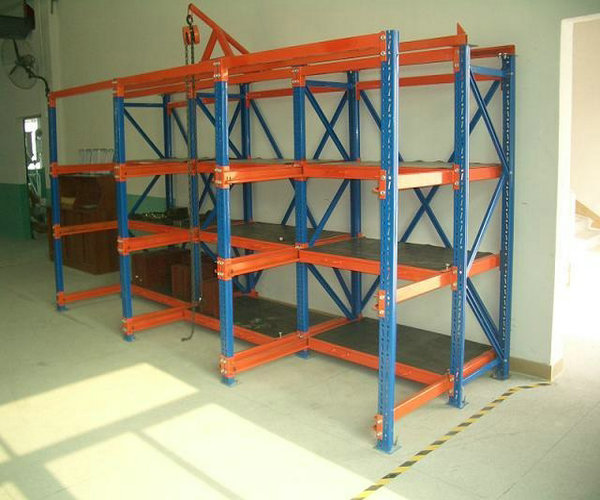

抽屉式模具货架组合式结构,主要由立柱片、抽屉层板、导向槽、拉杆、定位稍等多个部件组成。顶部可配置移动天车,用于模具起吊;抽屉轴承组合,上下模具,抽屉板可抽出,操作简单,吊模方便。立柱冲孔设计,工作过程中,如需调整层高,可上下按50mm进行调节,满足不同大小模具存放需求。抽屉式货架整体采用拼装结构,运输方便,组装简单、快捷。

抽屉式模具货架特点:
1、组合装配,主要由柱片、导向槽、抽屉层、拉杆、定位销等,采用螺栓连接,结构稳定,安全可靠,一般成排使用。
2、抽屉盘主要由滑轨、抽屉盘组成。抽屉盘由矩管加折弯件焊接而成的框架和钢板组成。每条滑轨由两个轴承前后上下固定,可以在导向槽内随意滚动,阻力小,可以轻松拉出抽屉。
3、模具货架的抽屉盘出于安全考虑,设计了定位销和限位销,以保证抽屉盘在抽出时保证安全。
4、轻型模具货架层载在200~800kg/层。重型抽屉式货架层载在:800~1500kg/层。
5、模具货架占地少、层重大、分类详细、操作简单。
6、模具货架还可以在货位式货架的横梁上做抽屉盘,成本跟节约,结构更稳固。
